Inleiding
De stijve flex gedrukte kringsraad is raad die een combinatie flexibele en stijve raadstechnologieën gebruiken in een toepassing. De meeste stijve flex raad bestaat uit veelvoudige lagen flexibele kringssubstraten uiterlijk en/of intern in bijlage aan één of meerdere stijve raad, afhangend van het ontwerp van de toepassing. De flexibele substraten worden ontworpen om in een constante staat van flex te zijn en in de gebogen kromme tijdens productie of installatie gewoonlijk gevormd.
De stijve flex ontwerpen zijn uitdagend dan het ontwerp van een typisch stijf raadsmilieu, aangezien deze raad in een 3D ruimte wordt ontworpen, die ook grotere ruimteefficiency aanbiedt. Door in drie afmetingen te kunnen ontwerpen kunnen de stijve flex ontwerpers de flexibele raadssubstraten verdraaien vouwen en rollen om hun gewenste vorm voor het pakket van de definitieve toepassing te bereiken.
Productieproces
Hetzij veroorzakend een stijf flex prototype of productiehoeveelheden die vervaardiging van grote schaal de stijve flex PCB en PCB-assemblage vereisen, wordt de technologie goed bewezen en betrouwbaar. Het flex PCB-gedeelte is bijzonder goed in het overwinnen van ruimte en gewichtskwesties met ruimtegraden van vrijheid.
De zorgvuldige overweging van flex-stijve oplossingen en een juiste beoordeling van de beschikbare opties in de vroege stadia in de stijve flex PCB-ontwerpfase zullen significante voordelen terugkeren. Het is kritiek stijve flex PCB-fabricator is vroeg betrokken bij het ontwerpproces om het ontwerp te verzekeren en fab de gedeelten zowel in coördinatie als zijn om van eindproductvariaties rekenschap te geven.
De stijve flex productiefase is ook complexer en tijdrovend dan stijve raadsvervaardiging. Alle flexibele componenten van de stijve flex assemblage hebben volledig verschillende behandeling, ets en het solderen procédés dan stijve FR4 raad.
Toepassingen
Stijve flexibele PCBs biedt een brede serie van toepassingen, die zich van militaire bewapening en ruimtevaartsystemen uitstrekken aan celtelefoons en digitale camera's aan. Meer en meer, is de stijve flex raadsvervaardiging gebruikt in medische hulpmiddelen zoals hartstimulators voor hun ruimte en gewichtsverminderingsmogelijkheden. De zelfde voordelen voor stijf flex PCB-gebruik kunnen op militaire bewapening en wapencontrolesystemen worden toegepast.
In verbruiksgoederen, stijve maximaliseert flex niet alleen ruimte en gewicht maar verbetert betrouwbaarheid die, die vele behoeften aan soldeerselverbindingen elimineert en zeer gevoelige, breekbare die aan verbindingskwesties naar voren gebogen zijn telegrafeert. Dit zijn enkel sommige voorbeelden, maar stijve flex PCBs kan worden gebruikt om bijna aan alle geavanceerde elektrotoepassingen met inbegrip van het testen materiaal, hulpmiddelen en auto's ten goede te komen. Niet zeker welke technologie voor uw project moet worden gebruikt? Oproepen onze deskundigen en wij kunnen u helpen berekenen of u de stijve technologie van flex, flex of HDI-PCB nodig hebt.
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

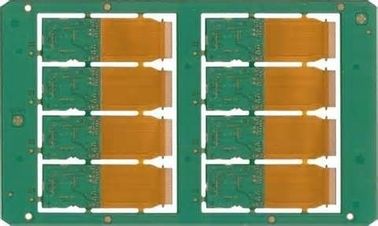

Stijve flex PCB-opbrengst
1.Layers telling: 6 PCB; Raadsgrootte: 224 x 206mm;
2.Minimum gatengrootte: 0.4mm; Lijnbreedte/ruimte: 12/8mils

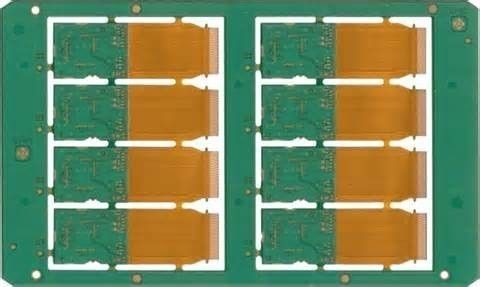

Stijve flex PCB-opbrengst
Zeer belangrijke Specificaties
Speciale Eigenschappen:
• HDI Gedrukte Kringsraad
Vreedzame PCB is een belangrijk productiebedrijf gespecialiseerd in het veroorzaken van kleine hoeveelheid en diverse PCB-prototypen. Wij leiden snel tijd-aan markt volgens de norm voor kwaliteitsborging.
• Algemeen Productievermogen
Categorie | Beschrijving | Vermogen |
Dossierformaten | Aangewezen Gerberdossiers | 274-x, 274-D, DPF, ODB++ |
Boordossier | X & y-coördinaten, met inbegrepen hulpmiddelgrootte | |
Grootte | Max. gebeëindigde afmetingen | 580mm x 800mm – Enige Tweezijdig |
550mm Multilayer x 800mm – | ||
Raadsdikte | Norm | 1.6mm ±10% |
Min. | Enige Tweezijdig: 0.2mm ±0.1mm | |
4-laag: 0.4mm ±0.1mm | ||
6-laag: 0.6mm ±0.1mm | ||
8-laag: 1.0mm ±0.1mm | ||
10-laag: 1.0mm ±0.12mm | ||
12-laag: 1.2mm ±0.12mm | ||
… | ||
32-laag: 4.0mm ±0.4mm en hierboven | ||
Max. | 6.3mm ±10% | |
Boog en draai | < 7=""> | |
Koper | Buitencu-gewicht | 1oz ~ 10oz |
Gewicht | Binnencu wight | 1/3oz ~ 6oz |
Gelamineerde Materialen | FR4 (Hoge halogeen-vrije TG,), FR5, ISOLA (FR408,370HR), TEFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), Aluminiumplaat (Enig, Tweezijdig) | |
FR4 dikte | 1.6mm | |
Hoge TG FR4 (170 gr.C.) | 1.6mm | |
Raadsknipsel | Max. aantal lagen | 32 |
Min. dikte voor binnenlagen (Cu-de dikte is uitgesloten) | 0.07mm | |
Boring | Min. grootte | 0.1mm |
Max. grootte | 6.0mm | |
Boorafwijking | ±0.002“ (0.050mm) | |
PTH-gatentolerantie | ±0.003“ (0.075mm) | |
NPTH-gatentolerantie | ±0.002“ (0.050mm) | |
Hoek van Countersink | 80°, 90°, 100°, 120° | |
Plateren | Min. gatengrootte | 0.0008“ |
Aspectverhouding | 20 | |
Ets | De tolerantie van de spoorbreedte | ±20% |
Min. spoorbreedte/ruimte (1oz gebeëindigd Cu-gewicht dat van 1/3oz begint) | 0.003“/0.003“ (0.08mm) | |
Min. spoorbreedte/ruimte (1oz gebeëindigd Cu-gewicht dat van 1/2oz begint) | 0.004“/0.004“ (0.1mm) | |
Min. spoorbreedte/ruimte (2oz gebeëindigd Cu-gewicht) | 0.005“/0.005“ (0.127mm) | |
Min. spoorbreedte/ruimte (3oz gebeëindigd Cu-gewicht) | 0.008“/0.008“ (0.2mm) | |
Min. spoorbreedte/ruimte (4oz gebeëindigd Cu-gewicht) | 0.012“/0.012“ (0.3mm) | |
Binnenlagen | Min. ruimte van boring aan binnenpatroon | 0.1mm |
Min. ruimte van ringvormige ring aan binnenpatroon | 0.1mm | |
Laag-aan-laag registratie | ±0.003“ (0.08mm) | |
Soldeerselmasker | Kleur | groen, lichtgroen, steen groen, wit, extreem wit, zwarte, transparante steen zwarte, donkere bruin, geel, rood, blauw, |
Min. van het soldeerselmasker de ontruimings | 0.003“ | |
Dikte | 0.0004“ | |
Silkscreen | Kleur | Wit, zwart, geel, rood, blauw, groen |
Min. spoorbreedte | 0.005“ | |
Min. grootte | 0.028“/0.028“ | |
Elektrotest | AOI | Y |
Vliegend Sondemeetapparaat | Y | |
Gecontroleerde Impedantie | Tolerantie | ±10% |
Impedantiemeetapparaat | Tektronix TDS8200 | |
Het verpletteren | De Test van eindmolens | ±0.15mm (0.006“) |
CNC Tolerantie | ±0.15mm (0.006“) | |
V-besnoeiing Diepte | ±0.1mm (0.004“) | |
V-besnoeiing hoekafwijking | ±0.1mm (0.004“) | |
Semi-gat | Y | |
De oppervlakte eindigt | HASL, HASL-vrij Pb, onderdompelingsgoud, onderdompelingszilver, onderdompelingstin, O.S.P (Entek), S/G-plateren, ENEPIG, G/F-plateren, koolstof… | |
Blinde en Begraven Vias | 3+N+3 | Y |
Hars, gat-vullende inkt, PTH | Y | |
Anderen | UL Cert. | Y |
ISO Cert. | ISO9001/ISO14001/RoHS |
De vreedzame transparante fabriek van PCB staat onze klanten toe om het fascinerende proces van PCB-productie te getuigen!
