Inleiding:
De nadruk op het meest basis van PCB, componenten concentreerde zich op één kant, is de overkant van de draad geconcentreerd. Omdat de draden slechts aan één kant verschijnen, zodat wordt dit soort PCB genoemd enige opgeruimde PCB.
Het enige die paneel bedradingsdiagram heeft voorrang aan met de netwerkdruk, d.w.z., in de koperoppervlakte op weerstandsagent wordt gedrukt, lassenweerstand na etsen gedrukt op teken, en toen de manier van de ponsenverwerking te verhinderen om het gat van de delengids en de verschijning te voltooien. Bovendien gebruikt een deel van een kleine hoeveelheid diverse producten, fotogevoelige weerstandsagent vormt patroon van de fotografische methode.
De werkende temperaturenwaaier van 130 C aan 230 C. Single ruimde raad op is beschikbaar met oppervlakte klaar is met het omvatten van Organische oppervlakte protectant (OSP), Onderdompelingszilver, Tin, en Gouden plateren samen met zowel leaded of loodvrije Niveau (HASL) van het Hete Luchtsoldeersel.
Materiaal:
De enige opgeruimde PCB-grondstof in document phenolic koperdocument gelamineerde raad, epoxyharskoper gelamineerde plaat heeft voorrang aan.
Structuur:
Eerst, de koperfolie, enz.-Proces die een kring te etsen te verkrijgen, een beschermende film wordt vereist om worden geboord om het overeenkomstige stootkussen bloot te stellen. Na het schoonmaken en dan het rollen methode om twee te combineren. Dan stelde het stootkussengedeelte gouden plateren of tinbescherming bloot.
Productieproces:
Enige koper-beklede plaat - blanking - de fotochemische methode/het schermoverdracht die van het drukbeeld - verwijder corrosie was gedrukt -, droge - gat het machinaal bewerken schoonmaken - vorm - chemisch reinigen - het lassendeklaag van de drukweerstand - behandeling - het symbool van het drukteken - behandeling - chemisch reinigen die - pre met een laag bedekte stroom drogen - een afgewerkt product
Toepassing
Kies opgeruimde PCB uit het meeste gebruik in de radio, het verwarmen machine, koude opslag, wasmachines en ander elektrische apparatenproduct, evenals printer, automaten, LEIDENE verlichting, elektronische componenten, zoals commerciële machinekring
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Markeren: | LEIDENE Gedrukte Kringsraad,Aluminium Base PCB |
---|

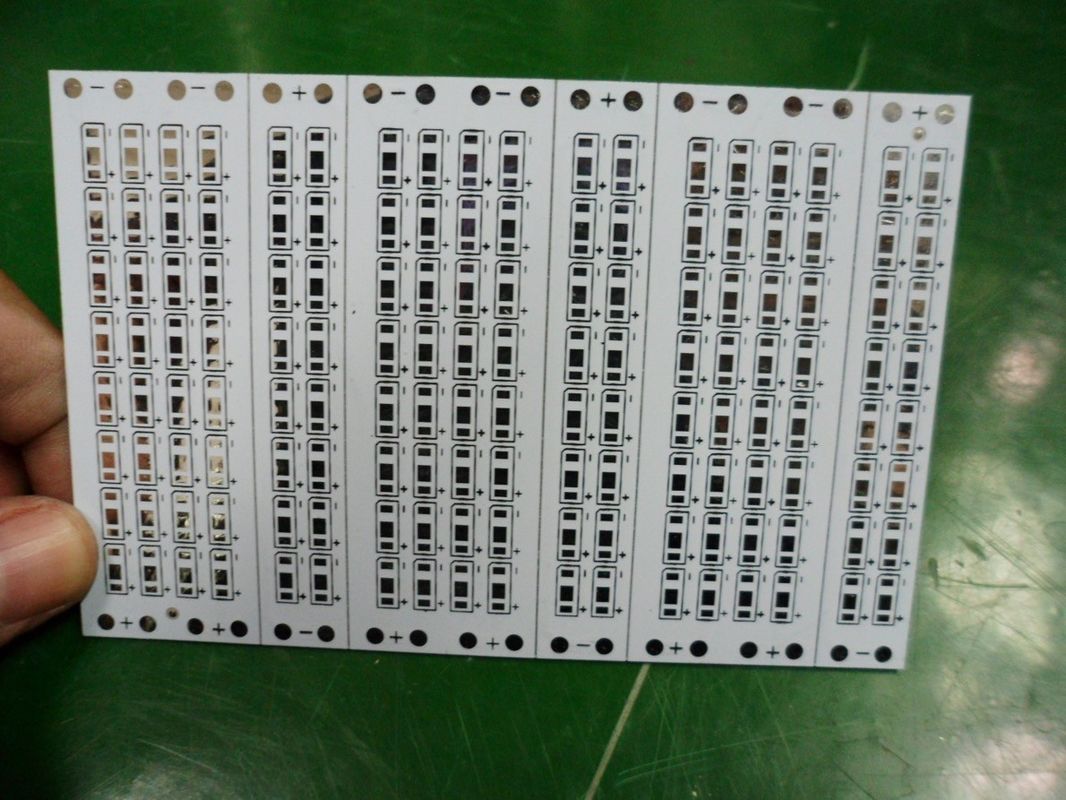

Professionele Aluminium LEIDENE PCB 1oz/2oz/3oz Enige Laagpcb
Professionele PCB-Productie
Grondstof: Aluminium
Laag: 1 laag
Raadsdikte: 1.0mm/1.2mm/1.5mm/2.0mm/3.0mm
Raadsafmeting: Diameter 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (het kan worden aangepast)
Koperlaag: 1oz/2oz/3oz
Soldeerselmasker: Wit/Zwart/Blauw/Rood
Silkscreen: Zwart
De oppervlakte eindigt: De onderdompeling van LF HAL/HAL/OSP/Gold/Zilveren plateren
Overzichtsprofiel: CNC routing/V-Cut/Punching
Alle parameters kunnen worden aangepast!
Waarom ons?
Kwaliteit
Normen onze van UL (E465880) /Rohs verzekeren van begin tot einde kwaliteitsassemblage. Of het een eenvoudig douaneproduct of een complexe kant en klare productielooppas is, JHD-zal PCB de hoogste kwaliteitsnormen aanhangen.
Geschikt
JHD-PCB biedt recentst in assemblagemogelijkheden en kwalificaties aan verzekerend dat de kwaliteit in elk product wordt gebouwd dat wij hebben geproduceerd.
Ervaring
Wanneer het over uw bouwstijl komt wilt u een partner u kunt afhangen van. Ons beheersteam heeft meer dan 8 jaar van gecombineerde de industriekennis. Ons techniekteam heeft meer dan 5 jaar ervarings.
Het veiligstellen van uw belangen
Het beschermen van uw Intellectuele eigendom is baan één! Ons personeel van opgeleide beroeps allen werkt in het kader van een strikt vertrouwelijkheidscontract en behandelt uw belangrijke documentatie zoals zij hun.
Flexibiliteit
JHD-PCB prides op onze capaciteit aan de programma's van de douanekleermaker rond de behoeften van onze klanten. JHD-PCB vergt tijd om aan uw unieke bedrijfsbehoeften te luisteren en dan te trachten hen te overtreffen.
Productietijd
Steekproeven: 3-4 dagen
Massaproduktie: 7-15 dagen (hang van de hoeveelheid af)
Betalingstermijnen
T/T, Western Union
Verpakking en Verzending
Vacuümverpakking in karton
Fabrieksvermogen
Punt |
Productievermogen |
Oppervlaktebehandeling |
OSP |
PCB-Laagtype |
Enige zij, Dubbele kant |
Max. het Werk Comité Grootte |
1500mm*600mm |
Min. het Werk Comité Grootte |
4mm*4mm |
AL Substraatdikte |
0.3mm4mm |
Min. Leiderbreedte |
0.15mm |
Het Min. Leider uit elkaar plaatsen |
0.15mm |
Min. het Boren gatengrootte |
0.2mm |
De Tolerantie van de plaatdikte |
±0.1mm |
Gebeëindigde Comité Tolerantie |
±0.1mm |
V-BESNOEIING Groepering |
±0.1mm |
De Tolerantie van gatendia |
±0.05mm |
De Tolerantie van de gatenpositie |
±0.076mm |
Gebeëindigde Koperdikte |
35um105um (1oz-6oz) |
Het etsen onder Besnoeiing |
>/=2.0 |
De Uniformiteit van het PTH&Panelplateren |
>90% |
Eing/Flits Gouden Dikte |
1-5u' ' |
De Dikte van het soldeerselmasker |
15um35um |
Min. Brug van het Soldeerselmasker |
0.076mm (3mil) |
Serigrafie |
Wit/Zwarte (hang van uw vereisten af) |
Warmtegeleidingsvermogen |
1.0~20W/MK |
Weersta Voltage |
AC 2000V, gelijkstroom 1500~4000V |
JHD PCB Company overzicht
JHD-PCB in de professionele verlichtingsmarkt
Aankoopuiteinden
a. Als u onze PCB wilt kopen, zou u van een formeel Gerber de dossiers of van *.pcb dossier of iets in die aard moeten verstrekken.
b. Als u door grote hoeveelheid wilt kopen, te vragen gelieve Mr.Hank.
c. Als u PCBA wilt kopen, zou u de Gerber-dossiers, *.pcb-dossier, BOM-lijst enz. moeten verstrekken.
d. Als u wat wilt reproduceren exsited PCB-raad voor u, te verstrekken gelieve eerst zeer duidelijke beelden, dan als u met ons ramingscitaat tevreden bent, dan verzend ons het echte ding, zodat kunnen wij het voor u klonen.
e. Als niets van bovengenoemd u kan helpen, gelieve ons door Skype, QQ of E-mail direct te contacteren. Wij zijn zeer blij om de vragen te beantwoorden u vraagt, is uw tevredenheid onze definitieve bestemming.
JHD-PCB zou uw betrouwbare partner in nabije toekomst willen zijn!
