Inleiding:
De nadruk op het meest basis van PCB, componenten concentreerde zich op één kant, is de overkant van de draad geconcentreerd. Omdat de draden slechts aan één kant verschijnen, zodat wordt dit soort PCB genoemd enige opgeruimde PCB.
Het enige die paneel bedradingsdiagram heeft voorrang aan met de netwerkdruk, d.w.z., in de koperoppervlakte op weerstandsagent wordt gedrukt, lassenweerstand na etsen gedrukt op teken, en toen de manier van de ponsenverwerking te verhinderen om het gat van de delengids en de verschijning te voltooien. Bovendien gebruikt een deel van een kleine hoeveelheid diverse producten, fotogevoelige weerstandsagent vormt patroon van de fotografische methode.
De werkende temperaturenwaaier van 130 C aan 230 C. Single ruimde raad op is beschikbaar met oppervlakte klaar is met het omvatten van Organische oppervlakte protectant (OSP), Onderdompelingszilver, Tin, en Gouden plateren samen met zowel leaded of loodvrije Niveau (HASL) van het Hete Luchtsoldeersel.
Materiaal:
De enige opgeruimde PCB-grondstof in document phenolic koperdocument gelamineerde raad, epoxyharskoper gelamineerde plaat heeft voorrang aan.
Structuur:
Eerst, de koperfolie, enz.-Proces die een kring te etsen te verkrijgen, een beschermende film wordt vereist om worden geboord om het overeenkomstige stootkussen bloot te stellen. Na het schoonmaken en dan het rollen methode om twee te combineren. Dan stelde het stootkussengedeelte gouden plateren of tinbescherming bloot.
Productieproces:
Enige koper-beklede plaat - blanking - de fotochemische methode/het schermoverdracht die van het drukbeeld - verwijder corrosie was gedrukt -, droge - gat het machinaal bewerken schoonmaken - vorm - chemisch reinigen - het lassendeklaag van de drukweerstand - behandeling - het symbool van het drukteken - behandeling - chemisch reinigen die - pre met een laag bedekte stroom drogen - een afgewerkt product
Toepassing
Kies opgeruimde PCB uit het meeste gebruik in de radio, het verwarmen machine, koude opslag, wasmachines en ander elektrische apparatenproduct, evenals printer, automaten, LEIDENE verlichting, elektronische componenten, zoals commerciële machinekring
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Materiaal: | FR4 | Raadsdikte: | 1.6mm |
---|---|---|---|
Beëindig koper: | 1oz | Soldeerselmasker: | groene |
Klaar: | V-Cut/CNC | ||
Hoog licht: | PCB kiezen opgeruimd uit,enige laagpcb |

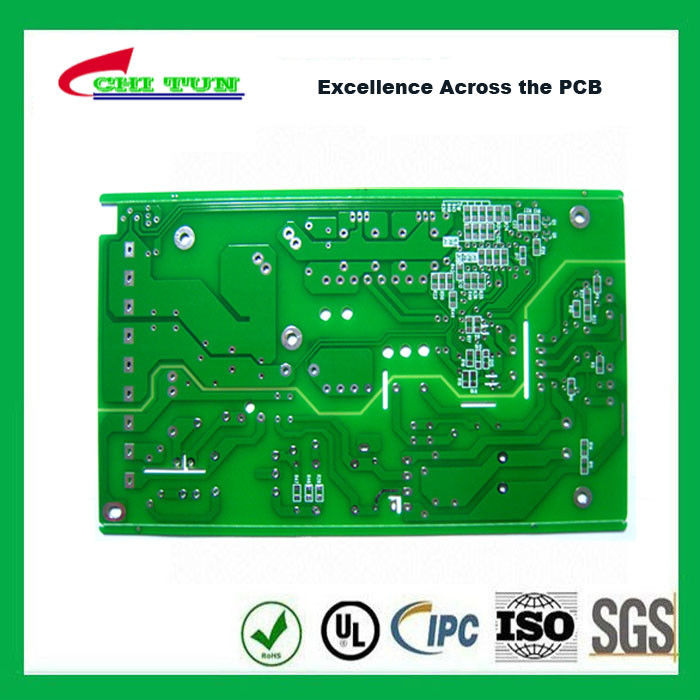

FR4 van het de Raads Groene Soldeersel van PCB van 1.6MM HASL Enige Opgeruimde het Maskerpcb 1OZ
|
Productomschrijving |
Modelaantal: |
Cte-001 |
Aantal Laag: |
1layer |
Materiaal: |
FR4 |
Beëindig Dikte: |
1.6mm |
Beëindig koper: |
1OZ |
De oppervlakte eindigt: |
HASL |
|
Groen soldeerselmasker |
|
Het wit silkscreen |
|
CNC het verpletteren |
Plaats van Oorsprong: |
China |
Merknaam: |
CHITUN |
Certificatie: |
UL, ROHS, ISO |
Norm: |
IPC of basis op requestion van klanten |
CTE die Gedrukte Industrie van de Kringsraad leiden
Met meer dan 15 jaar van ervaring, wordt Chi Tun Electronics LTD snel de logische keus voor PCB-fabrikanten in China. Wij zijn trots om de producten van uitstekende kwaliteit te vervaardigen. Wij kunnen productieorders op 1 lagen behandelen alle tot 24 lagen. en wij hebben snelle draai, Klein volume en het grote type van volumedienst zonder MOQ.
Technologievermogen
Eigenschap |
2015 |
2016 |
2017 |
|
Grondstof |
CEM1, CEM3, Aluminiumgrondstof |
CEM1, CEM3, Aluminiumgrondstof |
CEM1, CEM3, Aluminiumgrondstof |
|
Max. Laagtelling |
24 |
30 |
32 |
|
Max. PCB-Grootte (max.) |
558mm X 660mm |
558mm X 660mm |
558mm X 660mm |
|
Basiskoper |
1/3 oz - - 5 oz |
1/3 - - 5 oz |
1/3 - - 5 oz |
|
Koperdikte (buiten) |
6 oz |
6 oz |
6 oz |
|
Max. Raadsdikte mm (mil) |
3.4 (134) |
3.4 (134) |
3.4 (134) |
|
Min. Raadsdikte mm (mil) |
0.1 (4) |
0.1 (4) |
0.1 (4) |
|
Min. Lijnbreedte /Uit elkaar plaatsend |
Binnenum (mil) |
75/100 (3 4) |
75/75 (3/3) |
75/75 (3/3) |
Buitenum (mil) |
100/100 (4/4) |
75/75 (3/3) |
75/75 (3/3) |
|
Min. Mechanische Boorgrootte (mm) |
0.2 |
0.2 |
0.2 |
|
Min. HWTC um (mil) |
175 (7) |
175 (7) |
175 (7) |
|
Min. Soldermask Het openen um (mil) |
50 (2) |
50 (2) |
50 (2) |
|
Fijnste SMT-Hoogte mm (mil) |
0.40 (16) |
0.45 (18) |
0.45 (18) |
|
BGA-Apparatenhoogte (Basiskoper 1oz) (mil) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
|
Het type van Oppervlakte eindigt |
HASL, loodvrije HASL, ENIG, Flitsgoud, Dik goud, Selectief gouden plateren, OSP, Selectieve OSP /HASL, Onderdompelingstin, Onderdompelingszilver |
HASL, loodvrije HASL, ENIG, Flitsgoud, Dik goud, Selectief gouden plateren, OSP, Selectieve OSP /HASL, Onderdompelingstin, Onderdompelingszilver |
HASL, loodvrije HASL, ENIG, Flitsgoud, Dik goud, Selectief gouden plateren, OSP, Selectieve OSP /HASL, Onderdompelingstin, Onderdompelingszilver |
|
Impedantiecontrole |
+/- 10% |
+/- 8% |
+/- 8% |
|
Warpage |
0.7% |
0.5% |
0.5% |
Speciale Technologie: De Impendencecontrole, Differencial-PCB drukte kringsraad, Peelabemask-PCB, Hoogte - dichtheidspcb HDI, Zware koperpcb, de kringsraad van de Metaalkern, de raad van de Koper Beklede PCB gedrukte kring, Blinden & begraven Vias, Laser Geboorde Vias, Verbrandingsraad, Flex Raad, Stijve Flex PCB gedrukte die kringsraad, Rand half door de raad van de gatenkring wordt geplateerd, de Selectieve raad van Plateren Harde Gouden, Speciale Dunne of Speciale Dikke PCB, PCB met Hars Gestopt Gat
Voordeel:
Handelstermijnen:
Minimumordehoeveelheid: |
1pcs |
Prijs: |
onderhandeling |
Verpakkingsdetails: |
doos |
Levertijd: |
snelle draai en normaal type |
Betalingstermijnen: |
TT, LC, en anderen basis bij de onderhandeling |
Leveringscapaciteit: |
1, 000, 000PCS/week |
Contactpersoon: Miss. aaa
Tel.: 86 755 8546321
Fax: 86-10-66557788-2345
