Dubbelzijdige printplaat

  • Hoge Precisie Dubbelzijdige printplaat leveranciers
  • Hoge Precisie Dubbelzijdige printplaat leveranciers





Inleiding


Het tweezijdige middel van de kringsraad heeft een tweezijdig koper, en de gemetalliseerde gaten, dat tweezijdig koper is, en het koper zijn binnen gaten

Beide kanten hebben dubbele telegraferende raad, maar om de draad aan beide kanten te gebruiken. Beide kanten moeten in de ruimte met aangewezen elektroverbindingen zijn. De „brug“ tussen deze kring riep vias. Gidsgat in PCB, metaal met gaten wordt gevuld of met een laag wordt bedekt, die met de leiders aan beide kanten kunnen worden verbonden die. Omdat het dubbel-paneelgebied tweemaal zo groot dan het enige paneel, dubbel paneel om de enig-paneel bedrading op te lossen wegens moeilijkheid (kan aan de overkant van het gat worden gedraaid) wankelde, is het geschikter voor gebruik in complexer dan enig-paneelkring.





Voordelen


Vergeleken met enig-raad: bedrading de geschikte, eenvoudige, arbeid-intensieve lengte van de bedradings kleinere, kortere lijn.





Dubbele het Ontwerpstappen van de Kringsraad



     1. Bereid kringsschema's voor

     2. Creeer een nieuw dossier en een geladen PCB-bibliotheek van het componentenpakket

     3, plannende raad

     4, in de netwerklijst en de componenten

     5, automatische lay-outcomponenten

     6, lay-outaanpassing

     7, de analyse van de netwerkdichtheid

     8, geplaatste bedradingsregels

     9, het automatische verpletteren

     10, passen manueel de bedrading aan

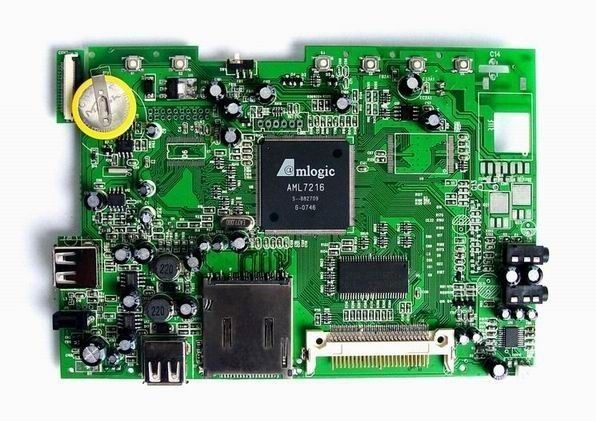

Tweezijdige PCB-raad voor motherboard, de gedrukte assemblage van de kringsraad

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

Grote Afbeelding :  Tweezijdige PCB-raad voor motherboard, de gedrukte assemblage van de kringsraad

Productdetails:

Plaats van herkomst: China
Merknaam: Pacific PCB
Certificering: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
Modelnummer: De Stille Oceaan 001
basismateriaal: Fr-4
Koperdikte: 1oz
Raadsdikte: 1.2 mm
Oppervlakte het Eindigen: HASL

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1PC
Prijs: Negociation
Verpakking Details: vacuüm verpakking
Levertijd: 5-7 werkdagen
Betalingscondities: T/T, creditcards, directe paypal storting,
Levering vermogen: 1.000.000 vierkante voet/maand
Gedetailleerde productomschrijving



Tweezijdige PCB-raad voor motherboard, de gedrukte assemblage van de kringsraad



Specificaties



1.Double-zij PCB-raad
2.HASL oppervlakte het eindigen
3.short levertijd
4.small de orde is vailabe
5.OEM worden verstrekt

Hoe te om een citaat van me te krijgen?
Om me toe te laten om u een citaat te maken, alstublieft me onder informatie verstrekken.

1. PCB-Dossiers
Gelieve te verzenden me uw PCB-dossiers in gerberdossier, .pcb of .pcbdoc-dossier per e-mail (sales@pcb-pacific.com).

2. Beschikbare PCB-Grondstof:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, Aluminium 1.6mm

3. Beschikbare Koperdikte:
0.5oz, 1oz, 2oz, 3oz, 4oz

4. Oppervlaktebehandeling
   Onderdompelingsgoud over Nikkel, Loodvrije HASL, OSP

5. Beschikbare Kleuren voor Soldeerselmasker en Hoogste Bekleding (Componentenlegende)
   Groen, Blauw, Rood, Zwart, Wit

Één voorbeeld van gemeenschappelijke specificatie voor PCB is zoals hieronder:
FR4 1.6mm, ROHS, 1/1oz, Onderdompelingsgoud over Nikkel, Groen Soldeerselmasker, Witte Hoogste Bekleding


Productietijd:
Voor kleine hoeveelheidsprototypen, neemt het over 3~4 dagen voor ons om de goederen uit te verschepen.
Voor één of andere harde PCB en gegroepeerde productie, vergt het ongeveer 7 dagen voor verzending.
Voor PCB-assemblage, vergt het ongeveer 10 dagen voor verzending.


Contacteer ons:

Om het even welke zorgen of vragen, gelieve te voelen vrij om me per e-mail te contacteren.
Om het even welk van uw e-mail zorgvuldig worden gelezen, verheug ik me op uw bericht.






•  HDI Gedrukte Kringsraad
Vreedzame PCB is een belangrijk productiebedrijf gespecialiseerd in het veroorzaken van kleine hoeveelheid en diverse PCB-prototypen. Wij leiden snel tijd-aan markt volgens de norm voor kwaliteitsborging.

• Algemeen Productievermogen

CategorieBeschrijvingVermogen
DossierformatenAangewezen Gerberdossiers274-x, 274-D, DPF, ODB++
BoordossierX & y-coördinaten, met inbegrepen hulpmiddelgrootte
GrootteMax. gebeëindigde afmetingen580mm x 800mm – Enige Tweezijdig
550mm Multilayer x 800mm –
RaadsdikteNorm1.6mm ±10%
Min.Enige Tweezijdig: 0.2mm ±0.1mm
4-laag: 0.4mm ±0.1mm
6-laag: 0.6mm ±0.1mm
8-laag: 1.0mm ±0.1mm
10-laag: 1.0mm ±0.12mm
12-laag: 1.2mm ±0.12mm
32-laag: 4.0mm ±0.4mm en hierboven
Max.6.3mm ±10%
Boog en draai< 7="">
KoperBuitencu-gewicht1oz ~ 10oz
GewichtBinnencu wight1/3oz ~ 6oz
Gelamineerde MaterialenFR4 (Hoge halogeen-vrije TG,), FR5, ISOLA (FR408,370HR), TEFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), Aluminiumplaat (Enig, Tweezijdig)
FR4 dikte1.6mm
Hoge TG FR4 (170 gr.C.)1.6mm
RaadsknipselMax. aantal lagen32
Min. dikte voor binnenlagen (Cu-de dikte is uitgesloten)0.07mm
BoringMin. grootte0.1mm
Max. grootte6.0mm
Boorafwijking±0.002“ (0.050mm)
PTH-gatentolerantie±0.003“ (0.075mm)
NPTH-gatentolerantie±0.002“ (0.050mm)
Hoek van Countersink80°, 90°, 100°, 120°
PlaterenMin. gatengrootte0.0008“
Aspectverhouding20
EtsDe tolerantie van de spoorbreedte±20%
Min. spoorbreedte/ruimte (1oz gebeëindigd Cu-gewicht die van 1/3oz beginnen)0.003“/0.003“ (0.08mm)
Min. spoorbreedte/ruimte (1oz gebeëindigd Cu-gewicht die van 1/2oz beginnen)0.004“/0.004“ (0.1mm)
Min. spoorbreedte/ruimte (2oz gebeëindigd Cu-gewicht)0.005“/0.005“ (0.127mm)
Min. spoorbreedte/ruimte (3oz gebeëindigd Cu-gewicht)0.008“/0.008“ (0.2mm)
Min. spoorbreedte/ruimte (4oz gebeëindigd Cu-gewicht)0.012“/0.012“ (0.3mm)
BinnenlagenMin. ruimte van boring aan binnenpatroon0.1mm
Min. ruimte van ringvormige ring aan binnenpatroon0.1mm
Laag-aan-laag registratie±0.003“ (0.08mm)
SoldeerselmaskerKleurgroen, lichtgroen, steen groen, wit, extreem wit, zwarte, transparante steen zwarte, donkere bruin, geel, rood, blauw,
Min. van het soldeerselmasker de ontruimings0.003“
Dikte0.0004“
SilkscreenKleurWit, zwart, geel, rood, blauw, groen
Min. spoorbreedte0.005“
Min. grootte0.028“/0.028“
ElektrotestAOI Y
Vliegend SondemeetapparaatY
Gecontroleerde ImpedantieTolerantie±10%
ImpedantiemeetapparaatTektronix TDS8200
Het verpletterenDe Test van eindmolens±0.15mm (0.006“)
CNC Tolerantie±0.15mm (0.006“)
V-besnoeiing Diepte±0.1mm (0.004“)
V-besnoeiing hoekafwijking±0.1mm (0.004“)
Semi-gatY
De oppervlakte eindigtHASL, HASL-vrij Pb, onderdompelingsgoud, onderdompelingszilver, onderdompelingstin, O.S.P (Entek), S/G-plateren, ENEPIG, G/F-plateren, koolstof…
Blinde en Begraven Vias3+N+3Y
Hars, gat-vullende inkt, PTHY
AnderenUL Cert.Y
ISO Cert.ISO9001/ISO14001/RoHS

De vreedzame transparante fabriek van PCB staat onze klanten toe om het fascinerende proces van PCB-productie te getuigen!



Tweezijdige PCB-raad voor motherboard, de gedrukte assemblage van de kringsraad
