Inleiding
De stijve flex gedrukte kringsraad is raad die een combinatie flexibele en stijve raadstechnologieën gebruiken in een toepassing. De meeste stijve flex raad bestaat uit veelvoudige lagen flexibele kringssubstraten uiterlijk en/of intern in bijlage aan één of meerdere stijve raad, afhangend van het ontwerp van de toepassing. De flexibele substraten worden ontworpen om in een constante staat van flex te zijn en in de gebogen kromme tijdens productie of installatie gewoonlijk gevormd.
De stijve flex ontwerpen zijn uitdagend dan het ontwerp van een typisch stijf raadsmilieu, aangezien deze raad in een 3D ruimte wordt ontworpen, die ook grotere ruimteefficiency aanbiedt. Door in drie afmetingen te kunnen ontwerpen kunnen de stijve flex ontwerpers de flexibele raadssubstraten verdraaien vouwen en rollen om hun gewenste vorm voor het pakket van de definitieve toepassing te bereiken.
Productieproces
Hetzij veroorzakend een stijf flex prototype of productiehoeveelheden die vervaardiging van grote schaal de stijve flex PCB en PCB-assemblage vereisen, wordt de technologie goed bewezen en betrouwbaar. Het flex PCB-gedeelte is bijzonder goed in het overwinnen van ruimte en gewichtskwesties met ruimtegraden van vrijheid.
De zorgvuldige overweging van flex-stijve oplossingen en een juiste beoordeling van de beschikbare opties in de vroege stadia in de stijve flex PCB-ontwerpfase zullen significante voordelen terugkeren. Het is kritiek stijve flex PCB-fabricator is vroeg betrokken bij het ontwerpproces om het ontwerp te verzekeren en fab de gedeelten zowel in coördinatie als zijn om van eindproductvariaties rekenschap te geven.
De stijve flex productiefase is ook complexer en tijdrovend dan stijve raadsvervaardiging. Alle flexibele componenten van de stijve flex assemblage hebben volledig verschillende behandeling, ets en het solderen procédés dan stijve FR4 raad.
Toepassingen
Stijve flexibele PCBs biedt een brede serie van toepassingen, die zich van militaire bewapening en ruimtevaartsystemen uitstrekken aan celtelefoons en digitale camera's aan. Meer en meer, is de stijve flex raadsvervaardiging gebruikt in medische hulpmiddelen zoals hartstimulators voor hun ruimte en gewichtsverminderingsmogelijkheden. De zelfde voordelen voor stijf flex PCB-gebruik kunnen op militaire bewapening en wapencontrolesystemen worden toegepast.
In verbruiksgoederen, stijve maximaliseert flex niet alleen ruimte en gewicht maar verbetert betrouwbaarheid die, die vele behoeften aan soldeerselverbindingen elimineert en zeer gevoelige, breekbare die aan verbindingskwesties naar voren gebogen zijn telegrafeert. Dit zijn enkel sommige voorbeelden, maar stijve flex PCBs kan worden gebruikt om bijna aan alle geavanceerde elektrotoepassingen met inbegrip van het testen materiaal, hulpmiddelen en auto's ten goede te komen. Niet zeker welke technologie voor uw project moet worden gebruikt? Oproepen onze deskundigen en wij kunnen u helpen berekenen of u de stijve technologie van flex, flex of HDI-PCB nodig hebt.
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Hoog licht: | Rigide Flex Board,rigide flexibele pcb |
---|

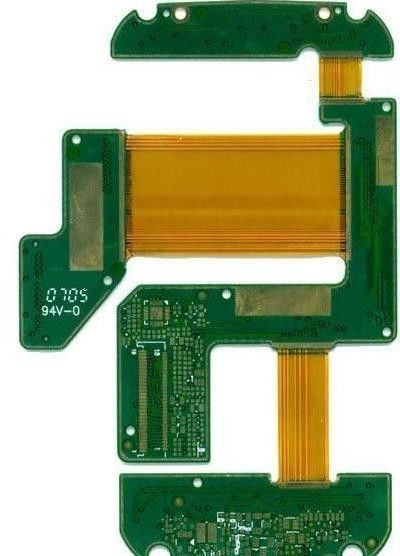

Douane Stijve Flex PCB, Stijve Flex Gedrukte Kringsraad
Specificatie
1. Materiaal: FR4 +PI 0.2MM
2. Laag: 4 laag
3. Raadsdikte: 1.2mm
4. Koperdikte: 0.75 oz
5. Min. Lijnbreedte: 0.5mm
6. Min. ruimte: 0.5mm
7. De kleur van het soldeerselmasker: Groen, Rood, Wit, Geel, Zwart, Blauw
Gedetailleerde Specificatie van Flexibele PCB-Productie
Technische Beschrijving |
||
Lagen: |
1~10 (flex PCB) en 2~8 (stijve flex) |
|
Min Comité Grootte: |
5mm x 8mm |
|
Maximum Comité Grootte: |
250 x 520mm |
|
Min Gebeëindigde raadsdikte: |
0.05mm (1 opgeruimd inclusief koper) |
|
Maximum Gebeëindigde raadsdikte: |
0.3mm (2 opgeruimd inclusief koper) |
|
De gebeëindigde tolerantie van de raadsdikte: |
±0.02~0.03mm |
|
Materiaal: |
Kapton, Polyimide, HUISDIER |
|
De dikte van het basiskoper (Ra of ED): |
1/3 oz, 1/2 oz, 1oz, 2oz |
|
Basispi dikte: |
0.5mil, 0.7mil, 0.8mil, 1mil, 2mil |
|
Stiffner: |
Polyimide, HUISDIER, FR4, SUS |
|
Min Gebeëindigde gatendiameter: |
Φ 0.15mm |
|
Maximum Gebeëindigde gatendiameter: |
Φ 6.30mm |
|
De gebeëindigde tolerantie van de gatendiameter (PTH): |
±2 mil (±0.050mm) |
|
De gebeëindigde tolerantie van de gatendiameter (NPTH): |
±1 mil (±0.025mm) |
|
Min breedte/het uit elkaar plaatsen (1/3oz): |
0.05mm/0.06mm |
|
Min breedte/het uit elkaar plaatsen (1/2oz): |
0.06mm/0.07mm |
|
Min breedte/het uit elkaar plaatsen (1oz): |
Enige laag: 0.07mm/0.08mm |
|
Dubbele laag: 0.08mm/0.09mm |
|
|
Aspectverhouding |
6:01 |
8:01 |
Basiskoper |
1/3Oz--2Oz |
3 oz voor Prototype |
Groottetolerantie |
Leiderbreedte: ±10% |
W ≤0.5mm |
Gatengrootte: ±0.05mm |
H ≤1.5mm |
|
Gatenregistratie: ±0.050mm |
|
|
Overzichtstolerantie: ±0.075mm |
L ≤50mm |
|
Oppervlaktebehandeling |
ENIG: 0.025um - 3um |
|
OSP: |
|
|
Onderdompelingstin: 0.041.5um |
|
|
Diëlektrische Sterkte |
AC500V |
|
Soldeerselvlotter |
288℃/10s |
IPC Norm |
Schilsterkte |
1.0kgf/cm |
Ipc-tm-650 |
Brandbaarheid |
94V-o |
UL94 |
Citaatvereiste:
1) Na specificaties zijn nodig voor citaat:
a) Grondstof
B) Raadsdikte:
c) Koperdikte
D) Oppervlaktebehandeling:
e) de kleur van soldeerselmasker en silkscreen:
F) Hoeveelheid
Het verschepen methode:
1) Door DHL, Fedex, UPS, TNT enz.
2) Door overzees als het mogelijk is
3) Door de lucht
