Double layer PCB

Materiaal

FR4 glasvezelpanelen, aluminiumplaat, kopersubstraat, ijzersubstraat, PTFE, F4B, F4BM, Kangtai-Li, cer-10, Rogers, de zachte raad van FPC en één of andere andere high-precision plaat.

Ambachten

Licht koper, nikkel, goud, tinnevel; Onderdompelingsgoud, middel tegen oxidatie, HASL, onderdompelingstin, enz.

Dubbele Laagpcb Loodvrije HASL met blauw soldeerselmasker

- De loodvrije HASL-Oppervlakte eindigt vereist om volgzame ROHS te ontmoeten
- Fr-4 materiaal met 0.25mm6mm raadsdikte
- Kopergewicht: 1/3OZ, 0.5OZ, 1OZ, 2OZ, 3OZ, 4OZ, 5OZ, 6OZ
3-3mils min spoorbreedte & het uit elkaar plaatsen 0.2mm min gebeëindigde gatengrootte
- Certificaat: UL, ISO14001, TS16949 EN ROHS
- Bedrijfbeheer: ISO9001
- Markten: Europa, Amerika, Azië, enz.

Toepassing

elektronische producten, als

computerrandapparatuur, ruimte, telecommunicatie, automotives, medicaldevices, camermas, optoelectronic apparaten, VCD, LCD en verious andere comsumer elektronische producten.

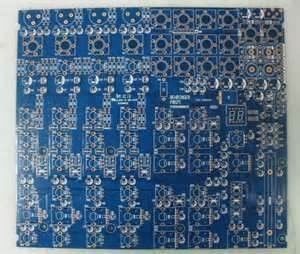

Aluminium, Metaal gebaseerde FR4 2-laag PCB, loodvrije HASL, 1OZ koperdikte

Name: Aluminium, Metaal gebaseerde FR4 2-laag PCB, loodvrije HASL, 1OZ koperdikte
Brand: WonDa
SKU: Yzx-PCB455
Rating: 4.8 (196 reviews)

Aluminium, Metal based FR4 2-Layer pcb, lead-free HASL, 1OZ copper thickness

Grote Afbeelding : Aluminium, Metaal gebaseerde FR4 2-laag PCB, loodvrije HASL, 1OZ koperdikte

Productdetails:

Plaats van herkomst:	shen zhen, China
Merknaam:	WonDa
Certificering:	UL E354810,SGS
Modelnummer:	Yzx-PCB455
basismateriaal:	FR4
Koperdikte:	1oz
Raadsdikte:	0.8 mm
Min. Gatengrootte:	6mil
Min. Lijnbreedte:	0.076mm
Het Min. Lijn Uit elkaar plaatsen:	0.076mm
Oppervlakte het Eindigen:	Loodvrije HASL
Soldeerselmasker:	groene

Betalen & Verzenden Algemene voorwaarden:

Betalingscondities:	L/C, T/T, paypal

Contact

Gedetailleerde productomschrijving

Markeren:

twee lagenpcb

Aangepaste printplaten

Aluminium, Metaal gebaseerde FR4 2-laag PCB, loodvrije HASL, 1OZ koperdikte

1.FR4 2 lagenpcb
2.Low prijs + hoog - kwaliteits+quick levering
3.Certification: ROHS/UL/ISO9001
4.Professional fabrikant

FR4 2 lagenpcb

1.FR4 met loodvrije HASL

2.2-laag met groen soldeerselmasker

3.1OZ koperdikte

de raadsdikte van 4.0.8mm

Ons Vermogen van de Fabrieksvervaardiging.

Punt	Vervaardigingsvermogen
Materiaal	Fr-4/hallo Tg Fr-4/Loodvrije Materialen (Volgzame RoHS), Aluminium, gebaseerd Metaal
Laag Nr.	1-28
Gebeëindigde Raadsdikte	0.20 mm-6.0mm' (8 mil-150 mil)

De Tolerantie van de raadsdikte	±10%
Kuiperdikte	0.5 oz-6OZ (18 um-210 um)
Verkoperengat	18-40 um
Impedantiecontrole	±10%
Warp&Twist	0.70%
Peelable	0.012“ (0.3mm) - 0.02 ' (0.5mm)
Beelden
Min Spoorbreedte (a)	0.075mm (3mil)
Min Ruimtebreedte (b)	0.1mm (4 mil)
Min Ringvormige Ring	0.1mm (4 mil)
SMD-Hoogte (a)	0.2 mm (8 mil)
BGA-Hoogte (b)	0.2 mm (8 mil)
	0.05mm
Soldeerselmasker
Min Dam van het Soldeerselmasker (a)	0.0635 mm (2.5mil)
Soldermaskontruiming (b)	0.1mm (4 mil)
Het Min SMT-Stootkussen uit elkaar plaatsen (c)	0.1mm (4 mil)
De Dikte van het soldeerselmasker	0.0007“ (0.018mm)
Gaten
Min Gatengrootte (CNC)	0.2 mm (8 mil)
Min Grootte van het Stempelgat	0.9 mm (35 mil)
Gatengrootte Tol (+/-)	PTH: ±0.075mm; NPTH: ±0.05mm
Gatenpositie Tol	±0.075mm
Plateren
HASL	2.5um
Loodvrije HASL	2.5um
Onderdompelingsgoud	Nikkel 37um Au: 1-5u“
OSP	0.20.5um
Overzicht
Comité Overzicht Tol (+/-)	CNC: ±0.125mm, Ponsen: ±0.15mm
Beveling	30°45°
Gouden Vingerhoek	15° 30° 45° 60°
Certificaat	ROHS, ISO9001: 2008, SGS, UL-certificaat

Wij vervaardigen 1-30 laag Fr-4 PCB, 1-6 laag FPC, PCB van het 1-2 lagenaluminium voor u! PCB/FPC schematische ontwerp en vervaardiging, PCB-exemplaarraad, PCBA-component

purchasing+ SMT-de Assemblage one-stop dienst.
