Inleiding
Het tweezijdige middel van de kringsraad heeft een tweezijdig koper, en de gemetalliseerde gaten, dat tweezijdig koper is, en het koper zijn binnen gaten
Beide kanten hebben dubbele telegraferende raad, maar om de draad aan beide kanten te gebruiken. Beide kanten moeten in de ruimte met aangewezen elektroverbindingen zijn. De „brug“ tussen deze kring riep vias. Gidsgat in PCB, metaal met gaten wordt gevuld of met een laag wordt bedekt, die met de leiders aan beide kanten kunnen worden verbonden die. Omdat het dubbel-paneelgebied tweemaal zo groot dan het enige paneel, dubbel paneel om de enig-paneel bedrading op te lossen wegens moeilijkheid (kan aan de overkant van het gat worden gedraaid) wankelde, is het geschikter voor gebruik in complexer dan enig-paneelkring.
Voordelen
Vergeleken met enig-raad: bedrading de geschikte, eenvoudige, arbeid-intensieve lengte van de bedradings kleinere, kortere lijn.
Dubbele het Ontwerpstappen van de Kringsraad
1. Bereid kringsschema's voor
2. Creeer een nieuw dossier en een geladen PCB-bibliotheek van het componentenpakket
3, plannende raad
4, in de netwerklijst en de componenten
5, automatische lay-outcomponenten
6, lay-outaanpassing
7, de analyse van de netwerkdichtheid
8, geplaatste bedradingsregels
9, het automatische verpletteren
10, passen manueel de bedrading aan
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Hoog licht: | PCB printplaten,prototype printplaat |
---|

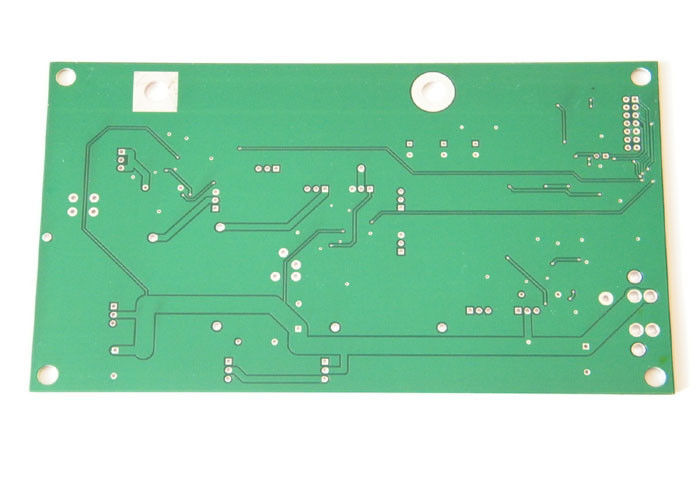

Tweezijdige PCB die van het maatregelenmateriaal met Onderdompelingsgoud/hard Goud maken
Productnaam: |
Tweezijdige PCB-Raad |
Materiaal: |
Standaardfr4 |
Toepassing |
Maatregelenmateriaal |
Raadsdikte: |
1.6mm |
Eigenschap |
Impedantiecontrole 100ohm |
De oppervlakte eindigt: |
Onderdompelingsgoud |
Beschrijving:
De tweezijdige PCB-raad, de enige opgeruimde raad, multilayer kringsraad, aluminiumpcb, de raad van impedantiepcb, FPC-de kringsraad enz. behoren tot het gedrukte type van PCB van de kringsraad. De tweezijdige PCB-raad (tweezijdige PCB, dubbele laagpcb, 2 lagen van PCB) is een soort wijd gebruikt en belangrijk type in gedrukte PCB van de kringsraad. Dubbele zijpcb is de uitbreiding van enige opgeruimde PCB wanneer één enkele zijkring niet genoeg is, zal het naar de overkant moeten gaan. Er zal leider/lijn aan beide twee kanten zijn. De raad van twee Laagpcb is met een andere eigenschap is dat het PTH-vias heeft. Eenvoudig sprekend, is de tweezijdige PCB-raad met sporen met twee kanten, hoogste laag en bodemlaag.
De tweezijdige PCB-raad, kiest opgeruimde PCB uit en multilayer PCB-raad productie is onze hoofddienst. Met de jaren van het decennium van ervaring in dit PCB-gebied, dienen wij nu klanten van meer dan 40 landen in diverse elektronische industrieën. Gebaseerd in China, specialiseren wij ons hoofdzakelijk in prototypen en de middelgrote raad die van PCB van de volumedouane met hoogte vervaardigen - kwaliteit en lage kosten
Specificatie:
Laagtelling |
Kies opgeruimd uit, tweezijdig, multilayer aan 26 Lagen |
Grondstof |
FR4, Hoge Tg FR4, cem-3, Aluminiumbasis, Koperkern, Hoge frequentie, Polyimide (PI), Polyester (HUISDIER), Rogers RO4350, Polyimide, Teflon, Getek-Koper Beklede Thermische Substraten |
Raadsdikte |
0.2mm, 0.4mm, 0.8mm, 1.0mm 1.2mm.1.6mm.2.0mm2.4mm, 3.2mm, 4.0mm |
Maximumraadsgrootte |
580mmx700mm |
Koperdikte |
0.5oz, 1oz, 2oz, 3oz., 4oz, 5oz, 6oz |
Minimumgatengrootte |
0.2mm |
Minimumspoor/Ruimte |
4mil/4mil |
De oppervlakte eindigt |
HASL (het Niveau van het Hete Luchtsoldeersel), Pb Vrije HASL, Electroless Nikkel en Onderdompelingsgoud (ENIG), Platerende Gouden, Gouden Vingers (Gouden Schakelaar), Zilveren Onderdompeling, Organische Oppervlakte Protectant (OSP), Electroless Onderdompeling Gouden (ENEPIG), Hard Goud van het Nikkel Electroless Palladium |
Soldeerselmasker |
Groen, Rood, Blauw, Zwart, Groene Steen, Sinaasappel |
Serigrafie |
Wit, Geel, Zwart |
PCB-Vervaardiging |
Het noteren, Route, v-Score, Tegengootsteen, Schuine rand, Knipsels en Groeven |
Kwaliteitscontrole |
IPC 6012 Klasse 2, het Elektro Testen, het Vliegen sonde het Testen, 100% Netlist het Testen |
Speciale Technologie |
De Impendencecontrole, Differencial-PCB drukte kringsraad, Peelabemask-PCB, Hoogte - dichtheidspcb HDI, Zware koperpcb, de kringsraad van de Metaalkern, de raad van de Koper Beklede PCB gedrukte kring, Blinden & begraven Vias, Laser Geboorde Vias, Verbrandingsraad, Flex Raad, Stijve Flex PCB gedrukte die kringsraad, Rand half door de raad van de gatenkring wordt geplateerd, de Selectieve raad van Plateren Harde Gouden, Speciale Dunne of Speciale Dikke PCB, PCB met Hars Gestopt Gat |
Toepassingen:
Maatregelenmateriaal, Digitale Theatersystemen, Elektronische Controlesystemen, de Vacuümvertoningen van de Buiselektronika, Lineaire Motoren en Motieproducten, Computer Kenmerkende Hulpmiddelen, Loterij trekkracht-Lusje en kras-van Kaartjesmachines, Verkooppunt (POS) Elektronische Veiligheidssystemen, Geautomatiseerde ITVMs (Kaartjesmachines), Zelfbediening ATMs en Kiosken, de Controles van de Veiligheidsdeur, de Controle van de Deurkaart, Elektronisch Slot, Vliegtuigendelen/Materiaal, Schakelende Systemen, Eindapparatuur, openbaar Toegankelijke MateriaalAutomaten, Precisie Plaatsende Systemen, Roboticasysteem, het Systeem van de Waterreiniging, Antenne, Gitaarelektronika, Positieindicatoren, Controlemechanismen, Geheugen en niet-Geheugenproducten, Voorzien van een netwerk, Draadloze Mededelingen
Voordelen:
Voor Specificatie, op tijd, op Begroting |
Snel Citaat, agressieve kosten |
24 uur snelle reactie |
Flexibele uitrusting en snelle verrichting op dringende kwestie |
Hoge & geavanceerde productiemogelijkheden |
ISO/TS erkende faciliteiten |
Technische en professionele steun |
De geïntegreerde leveringsdienst, één oplossing van eindepcb |
Contacteer ons vandaag voor uw PCB-raadsvereiste!
